Entkopplung von Schraubenanzugskräften durch den Einsatz eines Konusadapters
Zu hohe Anzugsdrehmomente an den Anschlussverschraubungen eines Inverters können die Anbindung der darunterliegenden Stromschiene beschädigen und im schlimmsten Fall zu Überhitzung führen. Ein Konusadapter mit zusätzlicher Batterieklemme entkoppelt die Klemmkräfte von der ursprünglichen Schraubverbindung.
InvertertechnikBatterieklemmeKonusadapter
Steckbrief
Elektrische Kontaktierung eines Inverters
Zu hohes Anzugsdrehmoment an den Befestigungsschrauben
Konusadapter im vorhandenen Innengewinde mit zusätzlicher Batterieklemme
Konusadapter, Batterieklemme, Kabelschuh
Kundenspezifische Lösung
Ausgangssituation
Bei der elektrischen Kontaktierung eines Inverters werden Kabelschuhe über Schraubverbindungen an vorhandenen Innengewinden befestigt. Trotz definierter Drehmomentvorgaben kommt es in der Praxis vor, dass Anwender die Befestigungsschrauben mit einem zu hohen Anzugsdrehmoment anziehen.
Die dadurch entstehenden mechanischen Belastungen können zu Beschädigungen der darunterliegenden Stromschiene (Busbar) oder ihrer Anbindung führen. Im schlimmsten Fall kann die elektrische Verbindung abreißen. Beschädigte oder unzureichende Kontaktstellen können erhöhte Übergangswiderstände verursachen, wodurch es zu einer starken Erwärmung bis hin zur Brandgefahr kommen kann.
Lösungsansatz
Zur Vermeidung dieser Problematik wird ein speziell ausgelegter Konusadapter in das vorhandene Innengewinde des Inverters eingeschraubt. Die elektrische Kontaktierung des Kabelschuhs erfolgt anschließend über eine zusätzliche Batterieklemme, die auf dem Konusadapter befestigt wird.
Der entscheidende Vorteil dieser Konstruktion liegt in der Entkopplung der Klemmkräfte von der ursprünglichen Schraubverbindung. Die erforderliche Kontaktkraft wird über die horizontal angeordnete Klemmschraube der Batterieklemme auf den Konusadapter übertragen.
Dadurch werden die beim Befestigen des Kabelschuhs entstehenden Anzugskräfte nicht mehr unmittelbar in das Innengewinde und die darunterliegende Busbar-Anbindung eingeleitet. Das Risiko einer mechanischen Überlastung und Beschädigung der ursprünglichen Anschlussverbindung wird somit deutlich reduziert.
Kabelschuh direkt verschraubt

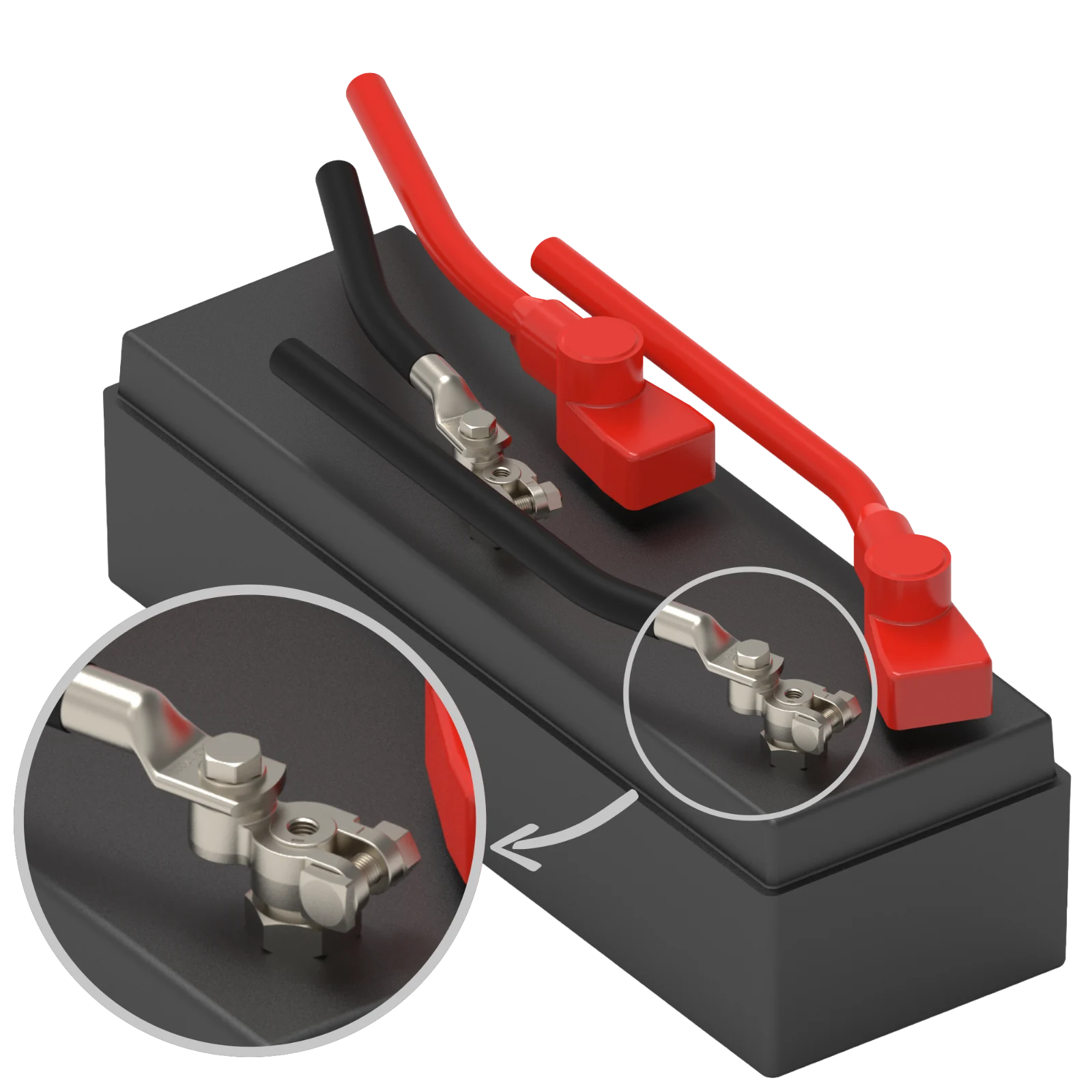

Kabelschuh an Batterieklemme auf Konusadapter
Kundennutzen
Erhöhte Betriebssicherheit: Reduzierung des Risikos mechanischer Beschädigungen und daraus resultierender thermischer Probleme.
Schutz bestehender Komponenten: Geringere mechanische Belastung der Innengewinde und der darunterliegenden Busbar-Anbindung.
Prozesssichere Montage: Die Befestigung des Kabelschuhs erfolgt unabhängig vom ursprünglichen Schraubanschluss des Inverters.
Einfache Integration: Nutzung der vorhandenen Anschlussgeometrie durch den Einsatz eines passenden Konusadapters und einer zusätzlichen Batterieklemme.
Ähnliche Anwendung?
Wir entwickeln kundenspezifische Lösungen für die mechanische Entkopplung von Anschlussverschraubungen. Sprechen Sie uns zu Ihrer Anwendung an.
