Stromschienen für sichere und kompakte elektrische Verbindungen
Hagemann Systems fertigt kundenspezifische Stromschienen (Busbars) aus Kupfer, Aluminium oder weiteren Werkstoffen für Batteriesysteme, Energiespeicher, Inverter, Maschinen und industrielle Leistungselektronik. Abhängig von Strombelastung, Bauraum, Temperatur und Montageanforderung realisieren wir starre, flexible und isolierte Ausführungen – teil- oder vollisoliert bis in die Anschlussbereiche.
Erste technische Einschätzung auf Basis Ihrer Zeichnung, CAD-Daten oder Einbausituation.
Stromschienen für jede Anschlussanforderung
Starre Stromschienen
Formstabile Kupfer- oder Aluminiumleiter für reproduzierbare elektrische Verbindungen mit genauer Anpassung an den verfügbaren Bauraum.
- Für definierte Geometrien und reproduzierbare Montage
- Individuelle Biegungen und Anschlussflächen
- Verschiedene Beschichtungen und Isolationsverfahren
- Zwei- und dreidimensionale Geometrien
Flexible Stromschienen
Flexible Verbinder aus übereinanderliegenden Kupfer- oder Aluminiumfolien gleichen Vibrationen, Montagetoleranzen und thermische Ausdehnung aus.
- Für Bewegung, Vibration und Toleranzausgleich
- Mechanische Entkopplung von Baugruppen
- Definierte und verschraubbare Anschlussflächen
- Individuelle Länge, Breite und Lagenzahl

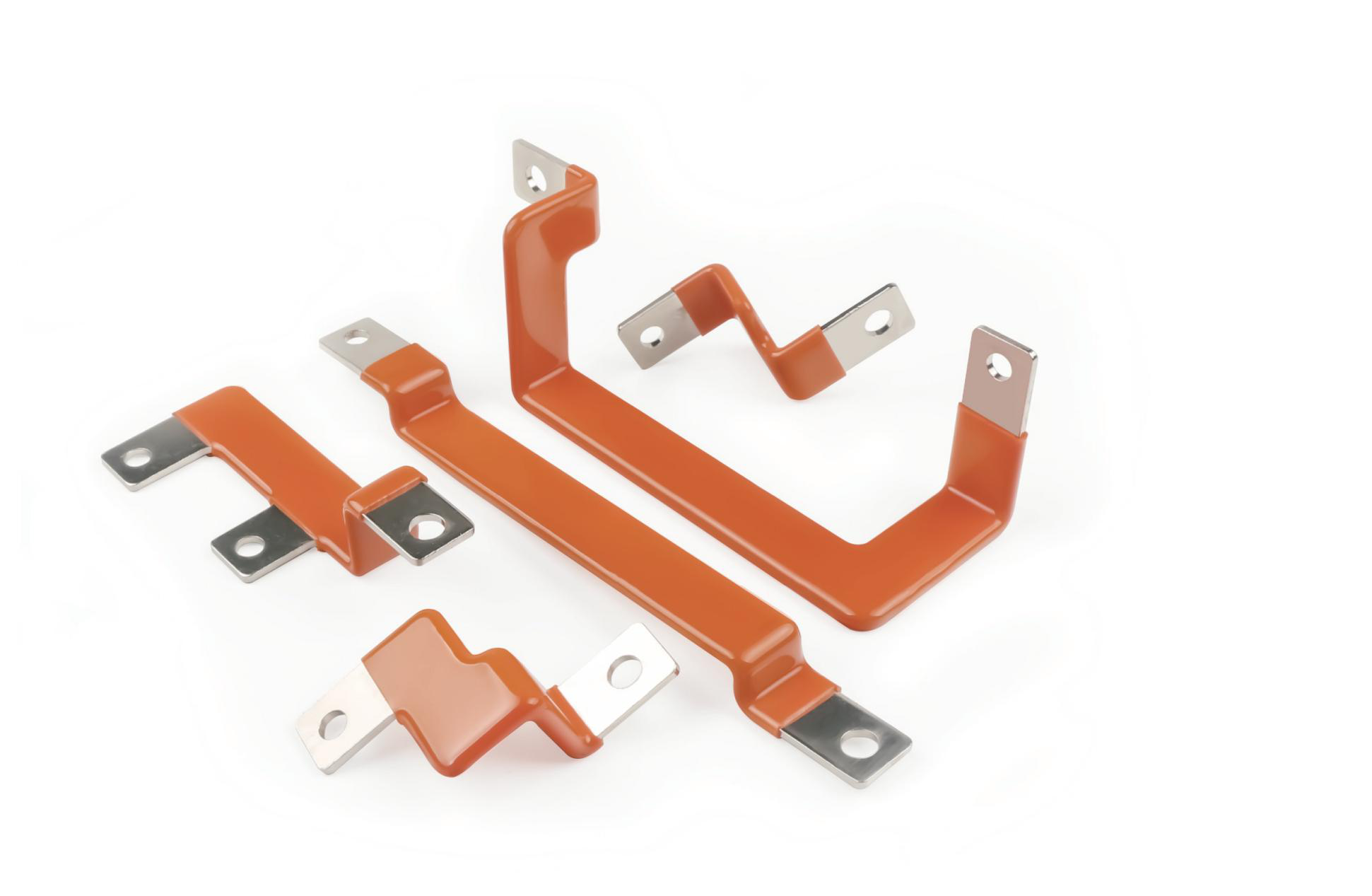

Isolierte Stromschienen
Teil- oder vollisolierte Busbars mit Schutz vor Berührung, Kurzschluss und Umgebungseinflüssen – auf Wunsch mit Isolierung bis in die Anschlussbereiche.
- Teil- oder vollisolierte Ausführungen
- Isolierung von Ende zu Ende, inklusive Anschlussbereiche
- Verfahren passend zu Geometrie und Stückzahl
- Ausgelegt auf Durchschlagsfestigkeit und Brandschutz
Isolierung, die nicht am Anschluss endet
In der Praxis endet die Isolierung vieler Busbars am Terminal: Die Strecke ist geschützt, die Anschlussstellen bleiben offen oder werden nachträglich abgedeckt. Hagemann Systems isoliert Stromschienen auf Wunsch von Ende zu Ende – einschließlich der Anschlussbereiche.
Grundlage ist unsere Systemkompetenz aus Berührungsschutz und Anschlussisolierung: Leiter, Isolierung und Anschluss werden zusammen entwickelt statt getrennt konstruiert. Individuelle Lochbilder und Anschlussflächen bleiben dabei ebenso möglich wie gezielt freigehaltene Kontaktbereiche.
Wann starr, wann flexibel?
Starre Stromschienen einsetzen, wenn …
- Leiterführung und Anschlusspositionen wiederholbar definiert sein müssen
- die Montage automatisiert oder robotergestützt erfolgen soll
- thermische Ausdehnung konstruktiv abgefangen werden kann – etwa über Langlöcher
- der Bauraum eine exakt geformte, kompakte Verbindung verlangt
Flexible Stromschienen einsetzen, wenn …
- Vibrationen nicht auf die Anschlussstellen übertragen werden dürfen
- Montagetoleranzen oder Versatz auszugleichen sind
- sich Bauteile im Betrieb thermisch ausdehnen
- die Leiterführung erst beim Einbau an die Einbausituation angepasst wird
Isoliert sind beide Bauformen: von der Teilisolierung mit frei bleibenden Kontaktflächen bis zur Vollisolierung einschließlich der Anschlussbereiche – mehr dazu bei den isolierten Stromschienen.
Diese Orientierung ersetzt keine technische Auslegung. Die Auswahl erfolgt anhand der tatsächlichen Belastungen.
Sie sind unsicher?
Senden Sie uns Ihre Zeichnung oder beschreiben Sie die Einbausituation. Wir prüfen, welche Bauform, welches Material und welches Isolationsverfahren geeignet sind.
Typische Einsatzbereiche und Branchen
Batteriesysteme und Energiespeicher
Verbindungen in Batteriemodulen, Batteriesystemen und stationären Energiespeichern.
Leistungselektronik und Inverter
Kompakte Stromführung in Invertern, Konvertern und Verteilereinheiten.
Automotive und Nutzfahrzeuge
Elektro- und Hybridfahrzeuge, Land- und Baumaschinen, Flurförderfahrzeuge.
Bahntechnik
Energieverteilung in Schienenfahrzeugen und Bahninfrastruktur.
Maschinen- und Anlagenbau
Schalt- und Verteilersysteme, Antriebe und industrielle Energieversorgung.
Bauindustrie und Infrastruktur
Robuste Energieverteilung in Bau- und Infrastrukturanwendungen.
Ihre Vorteile mit Stromschienen von Hagemann Systems
Stromschienen ermöglichen eine definierte, platzsparende und montagefreundliche Stromführung. Besonders bei hohen Strömen und begrenztem Bauraum bieten sie gegenüber einzelnen Kabelverbindungen konstruktive Vorteile.
Durchschlagsfestigkeit und Brandschutz
Isolationswerkstoff und Schichtaufbau werden auf hohe Durchschlagsfestigkeit und die Brandschutzanforderungen Ihrer Anwendung ausgelegt – zwei Kriterien, die in Kundenprojekten regelmäßig entscheidend sind.
Optimierte Leiterquerschnitte
Querschnitt und Geometrie werden auf die tatsächliche Strombelastung ausgelegt. Das vermeidet Überdimensionierung und spart Material, Gewicht und Bauraum.
Kompakter Bauraum, definierte Stromführung
Busbars führen hohe Ströme auf engem Raum entlang einer klar definierten Bahn – reproduzierbar in jeder gefertigten Baugruppe.
Weniger Einzelteile
Eine Stromschiene ersetzt mehrere einzelne Leitungen und Verbindungspunkte. Das reduziert Montageaufwand und Fehlerquellen in der Baugruppe.
Isolierung bis in die Anschlussbereiche
Auf Wunsch isolieren wir Stromschienen von Ende zu Ende – einschließlich der Anschlussbereiche. Berührungs- und Kurzschlussschutz enden damit nicht am Terminal.
Engineering statt nur Katalog
Prüfung von Zeichnungen und Einbausituationen, Abstimmung von Material, Oberfläche und Isolation, Unterstützung von Muster bis Serie.
Werkstoffe, Oberflächen und Isolationen
Leitermaterial: Kupfer, Aluminium oder weitere Werkstoffe – die Auswahl wird je Anwendung technisch geprüft.
Kontaktflächen: Blank, verzinnt, vernickelt oder versilbert.
Isolation: PVC-Tauchbeschichtung, PVC- oder PA12-Extrusionsbeschichtung, Schrumpfschlauch, Epoxidpulverbeschichtung, Polyimid-Isolation oder Kunststoffumspritzung.
Geometrie: Gestanzt, zwei- oder dreidimensional gebogen, individuelle Lochbilder.
Kennzeichnung: Laserbeschriftung, Etikett oder Rückverfolgbarkeitsmerkmal.
Die endgültige Werkstoff- und Isolationsauswahl erfolgt anhand der vorgesehenen Spannung, Temperatur, Strombelastung, Umgebungseinflüsse und Einbausituation.
So läuft Ihre Anfrage bei uns
Von der ersten Zeichnung bis zur Serienversorgung begleiten wir Ihr Projekt in vier Schritten.
Anfrage
Zeichnung, CAD-Daten oder technische Eckdaten übermitteln.
Auslegung & Material
Geometrie, Leiterwerkstoff, Oberfläche und Isolation abstimmen.
Muster & Freigabe
Muster anhand der vereinbarten Anforderungen prüfen und freigeben.
Serie & Supply
Serienfertigung, Rahmenvertrag oder bedarfsgerechter Abruf.
Was Einkauf und Konstruktion wissen wollen
Busbar ist die englische Bezeichnung für eine Stromschiene: ein leitendes Bauteil aus Kupfer, Aluminium oder weiteren Werkstoffen, das Strom zwischen definierten Anschlusspunkten führt. In der Batterietechnik ist der Begriff auch im Deutschen üblich.
Starre Stromschienen passen zu wiederholbar definierten Geometrien und automatisierter Montage. Flexible Ausführungen gleichen Bewegung, Vibration, Montagetoleranzen und thermische Längenänderungen aus.
Teilisolierte Stromschienen sind in definierten Bereichen isoliert, Kontakt- und Anschlussflächen bleiben frei. Vollisolierte Ausführungen sind durchgehend isoliert – auf Wunsch einschließlich der Anschlussbereiche.
Kupfer, Aluminium oder weitere Werkstoffe. Die Auswahl richtet sich nach der elektrischen und mechanischen Anforderung und wird je Anwendung geprüft.
Mögliche Verfahren sind unter anderem Tauchbeschichtung, Extrusionsbeschichtung, Schrumpfschlauch, Epoxidpulverbeschichtung, Polyimid-Isolation und Kunststoffumspritzung.
Ja, Stromschienen können auf Grundlage einer Zeichnung, eines CAD-Modells oder einer abgestimmten technischen Spezifikation ausgelegt werden.
In vielen Anwendungen ist das möglich. Ob es sinnvoll ist, hängt von Strombelastung, Bauraum, Montage und Kosten ab und wird im Rahmen der technischen Prüfung bewertet.
Sie suchen die passende Stromschiene?
Senden Sie uns Ihre Zeichnung oder beschreiben Sie die Einbausituation. Wir prüfen Bauform, Leitermaterial, Oberfläche und Isolation für Ihre Anwendung.
