Battery Care Management
Die Batterietemperatur hat direkten Einfluss auf Leistung und Lebensdauer. Hagemann Systems GmbH bietet modulare Lösungen zum Kühlen und Heizen industrieller Batterien – für stationäre und mobile Anwendungen.
- Made in Germany
- DIN EN ISO 9001
Warum Temperierung
Für PzS Antriebsbatterien gilt eine Nenntemperatur von 30 °C, die Grenztemperatur von 55 °C ist als Betriebstemperatur nicht zulässig. Beim Laden steigt die Elektrolyttemperatur um rund 10 °C, in der Messung an einer 80 V Batterie lag die ungekühlte Hälfte um bis zu 29 °C über der gekühlten, die konstant bei 28 °C blieb. Eine kontrollierte Temperierung hält die Batterie dort, wo Lebensdauer und Kapazität ausgelegt sind.
Jedes Grad über der Nenntemperatur von 30 °C verkürzt die Lebensdauer, 55 °C ist die Grenze.
Unter der Nenntemperatur sinkt die verfügbare Kapazität, unter 10 °C ist keine ordnungsgemäße Ladung mehr möglich.
Ziel ist eine Elektrolyttemperatur nahe 30 °C, gekühlt erreicht Battery Care 28 °C.
HSYS Battery Care: Temperaturverlauf einer 80 V Batterie über 72 Stunden. Entladung mit 0,2 C5 bei 60 bis 70 Prozent Entladetiefe je Zyklus, Ladung mit 0,24 C5. Kühlung nur auf einer Batteriehälfte, die gekühlte Hälfte blieb mit 28 °C unter der Nenntemperatur von 30 °C. Unterschied von 29 °C bei maximalem Ladestrom.
Platten für den Zellzwischenraum
Beide Plattentypen sitzen zwischen den Zellen innerhalb der Batterie und übernehmen dort den Wärmetransport. Die Wahl richtet sich nach dem Wärmeeintrag im Einsatz und nach dem gewünschten Aufwand für die Temperierung.

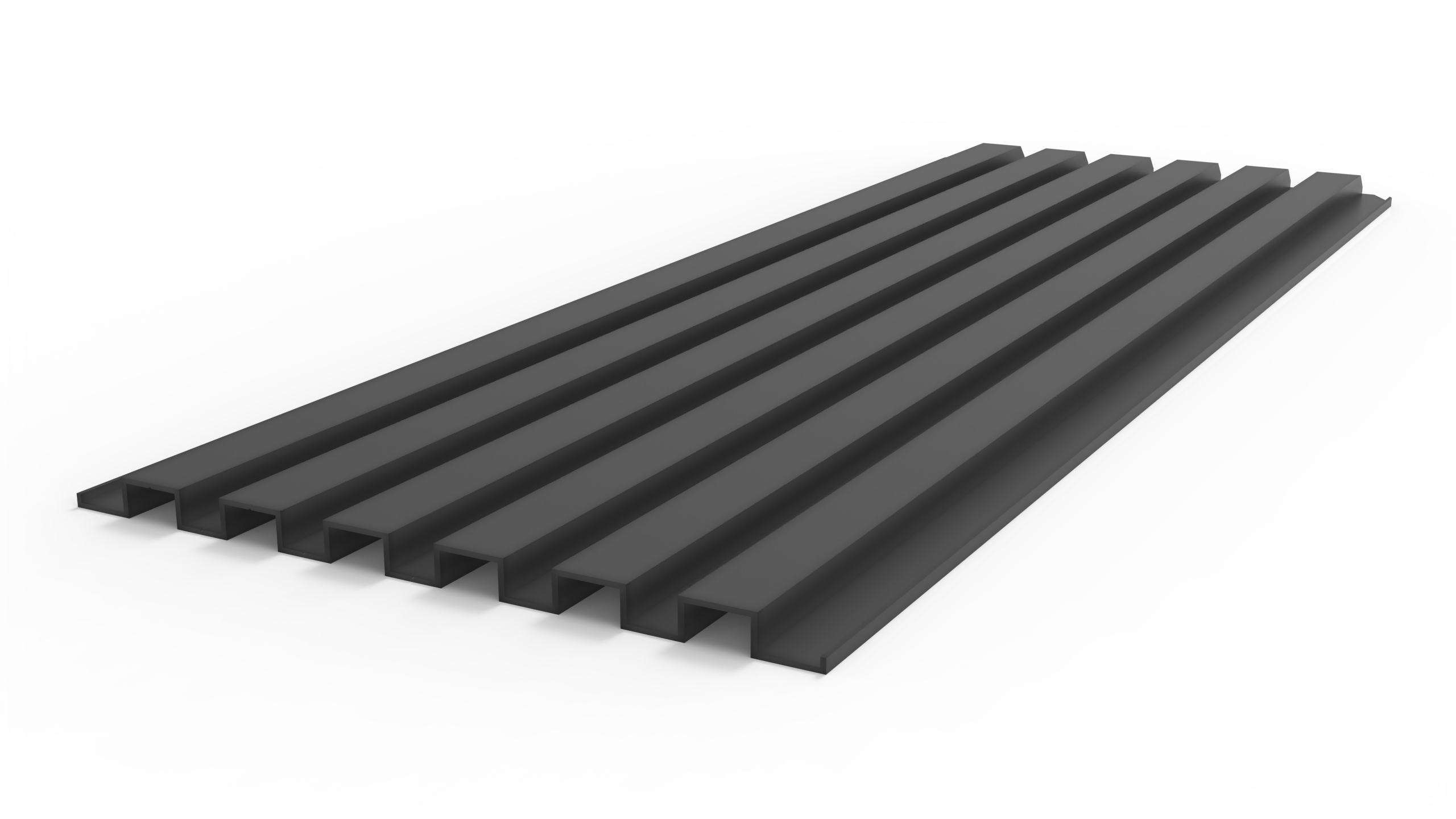

Stapelrippenplatten
Wärmeableitung über Luft
Unterschiedlich große Kammern sorgen für eine optimierte Wärmeableitung und damit für eine längere Batterielebensdauer. Gleichzeitig füllen die Platten den Batterietrog, gleichen Toleranzen aus und halten Abstand und Druck zwischen den Zellen. Anschrägungen beschleunigen den Einbau, Sollbruchlinien über die gesamte Breite erlauben das Abteilen per Hand ohne Werkzeug.
Die patentierten Platten lassen sich ineinander verschachteln. Aus wenigen Sorten entstehen so verschiedene Stärken und Steifigkeiten, der Lagerbedarf sinkt, und das Transportvolumen reduziert sich um 25 bis 30 Prozent. Stärken 5 und 10 mm, Breite 396 mm teilbar in zwei mal 198 mm, Längen im individuellen Zuschnitt, Material PP Recyblend.
Die Absätze ersetzen in der Elementor Vorgabe die beiden Absätze der Karte Stapelrippenplatten, der Rest der Datei bleibt unverändert.

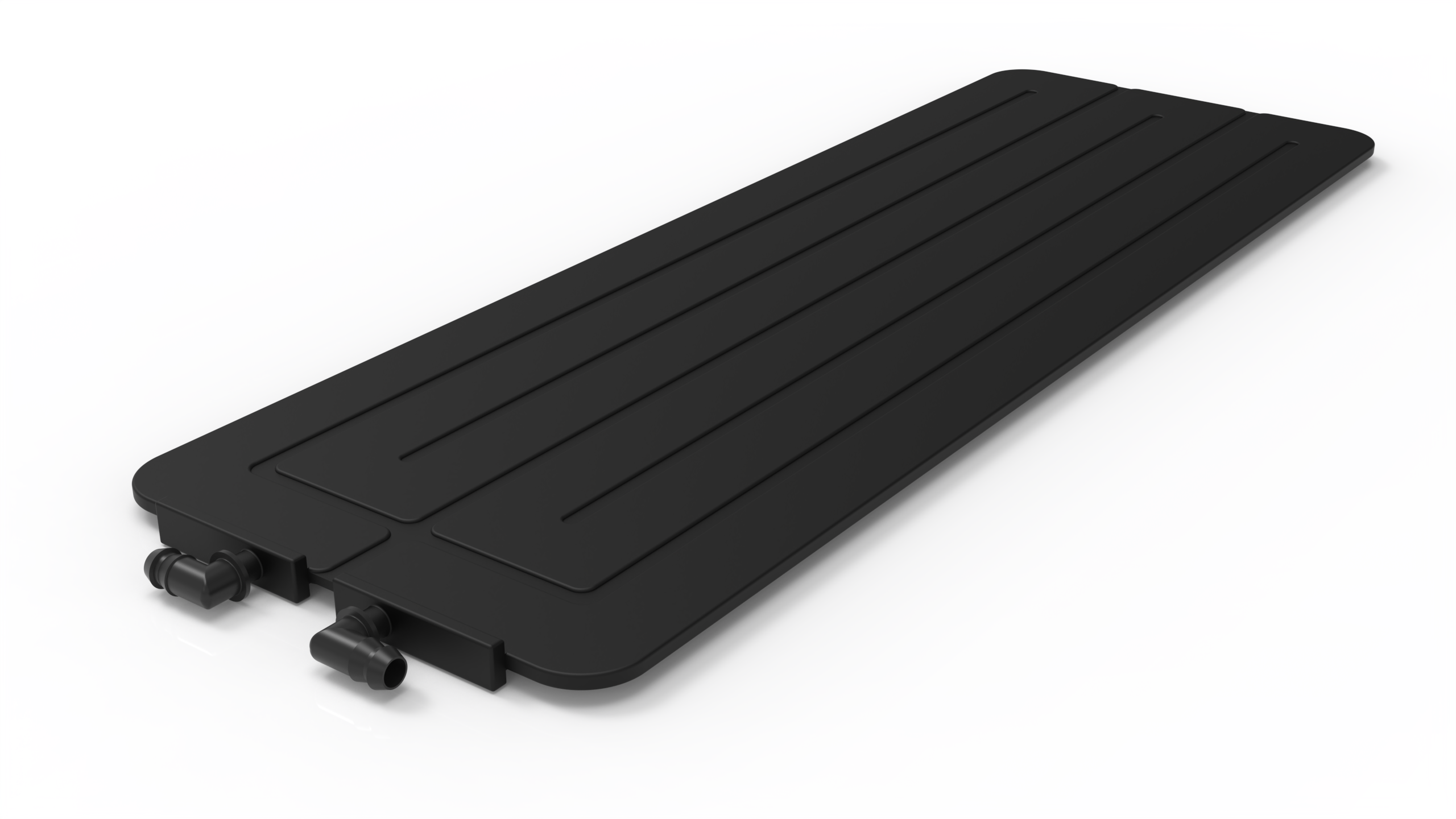

Kühlplatten
Wärmeübertragung über Wasser
Kühlplatten führen die Wärme über Wasser ab und erreichen damit eine deutlich höhere Wärmeübertragung als Luft. Die Kühlplatte ersetzt die 5 mm Distanzplatte und ist in DIN Maßen für alle Euro Zellengrößen 320, 490, 550 und 700 mm sowie für Batterien von 24 V bis 96 V verfügbar, British Standard und Lithium Ionen Maße auf Anfrage. Bei Vollbestückung entsteht kein Kapazitätsverlust.
Schlauchschellenloses Stecksystem, 360° drehbar, schwingungsdämpfend, halogenfreier Schlauch, kein Vertauschen mit Aquamatik oder Elektrolytumwälzung. Die Kühlplatten werden mit einem Kühl oder Heizsystem verbunden.
Mehr über Rippenplatten
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenBeste Bedingungen rund um jede Batterie
Entdecken Sie die Vorteile unserer patentierten Rippenplatten! Sie kühlen, dämpfen und schaffen Raum für Batterien, steigern die Leistungsfähigkeit und garantieren höchste Qualität. Innovation und beste Qualität sind unser Versprechen für Ihre Systeme.
Vorteile von Battery Care Systems
Kostengünstig
- Verlängerung der Lebensdauer um ca. 2 Jahre durch gesteuerte Temperierung
- Wiederverwendbarkeit und Herstellung aus Recyclingmaterial
- System lässt sich nach Ablauf der Batterie in eine andere Batterie einbauen
Einfachheit
- Kompaktes System
- Einfache Bedienung und Handhabung
- Einfache Montage (kein Zusatzequipment nötig)
- Nachträgliche Austauschbarkeit von Rippenplatte zu Fluid Pocket möglich
Sicherheit
- Robustes Design
- Bauteile geschützt gegen mechanische Einwirkungen wie Schlag, Knick und Vibration
- Hohe Dämpfungseigenschaften durch flexible und bewegliche Anschlussstücke
Kompatibilität
- Kompatibel mit anderen Batterietypen durch unterschiedliche Fluid Pocket Längen
- Für unterschiedliche Batteriegrößen geeignet
- British Standard und Lithium Ionen Abmessungen umsetzbar
Batteriekühlsysteme
Kontrollierte Kühlung für anspruchsvolle Batterieanwendungen. Das Kühlsystem hält die Batterie während des Ladevorgangs zuverlässig auf Nenntemperatur und sorgt auch bei intensiver Nutzung für stabile thermische Bedingungen. Die Gerätevarianten Basic, Classic und Premium bieten jeweils 3 kW Kühlleistung für eine Batterie.
Komplette Kühlsysteme für eine zuverlässige und bedarfsgerechte Batterietemperierung.
HSYS Battery Care Gerätevarianten
Basic
Kühlmittel 15 bis 28 °C, Trockenlaufschutz
Classic
Kühlmittel 15 bis 28 °C, Durchflusssensor, Temperaturadapter, kundenspezifische Anpassung
Premium
Kühlmittel 15 bis 40 °C, zusätzlich Heizfunktion und UND Funktion über den Pilotkontakt des Ladegeräts
Option Classic Twain
Zwei Batterien gleichzeitig während des Ladens, externe Anzeige, doppelter Temperaturadapter, doppelte UND Funktion. Senkt die Kosten je Batterie und beschleunigt den Ladebetrieb.
Für Fahrzeugflotten: höhere Einsatzzeit, niedrigere Investitionskosten
Die Batterie ist nach dem Laden sofort verfügbar, das Fahrzeug schaltet nicht in den Langsamfahrmodus und nicht zum Abkühlen ab. Kürzere Ladezeiten senken die benötigte Batterieanzahl, die Investition, den Platzbedarf im Laderaum und die Leasingrate.
Batterieheizsysteme stationär 230 V AC
Das stationäre Heizsystem basiert auf der Premium Einheit mit Heizfunktion, Kühlmittelbereich 15 bis 40 °C bei Umgebungstemperaturen von 5 bis 42 °C. Es wird an das Stromnetz angeschlossen und temperiert die Batterie am Ladeplatz. Damit ist die Elektrolyttemperatur vor dem Laden im zulässigen Bereich, unter 10 °C wird keine ordnungsgemäße Ladung erreicht.
Batterieheizsysteme mobil 12 V bis 80 V DC
Das mobile Heizsystem ist technisch identisch mit dem stationären System, nur die Energieversorgung unterscheidet sich. Es wird mit Gleichstrom von 12 V bis 80 V aus der Traktionsbatterie versorgt und arbeitet im Fahrzeug. Die Batterie muss nicht zum Temperieren an die Ladestation gebracht werden.
Möchten auch Sie von den Vorteilen unseres Battery Care Systems profitieren? Sprechen Sie uns an. Wir entwickeln die passende Lösung für Sie.
